Гигиена труда личного состава войск при обслуживании объектов вооружения, военной техники, радиолокаторных станцийГигиена и экология / Гигиена труда личного состава войск при обслуживании объектов вооружения, военной техники, радиолокаторных станцийСтраница 3
Радиолокаторная станция с параболической неподвижной антенной с высотой мачты 10 м. Диаметр раскрытия антенны L = 9 м. Длина волны на РЛС l = 3,5 дм. Средняя мощность станции Рср = 850 Вт. Коэффициент усиления антенны D = 200.
1. Определите зоны формирования электромагнитного поля (ЭМП) вокруг антенны РЛС (приложение 1).
2. Рассчитайте плотность потока энергии (ППЭ) на расстоянии 35 м от антенны на земле, где выполняются наладочные работы на протяжении 3 часов в сутки (по краю лепестка диаграммы направленности излучения энергии, приложение 2).
3. Определите плотность потока энергии (ППЭ) на расстоянии 160 м от антенны на земле (по краю лепестка диаграммы направленности) и на 4 этаже казармы (по оси лепестка с помощью номограммы № 1, приложение 3).

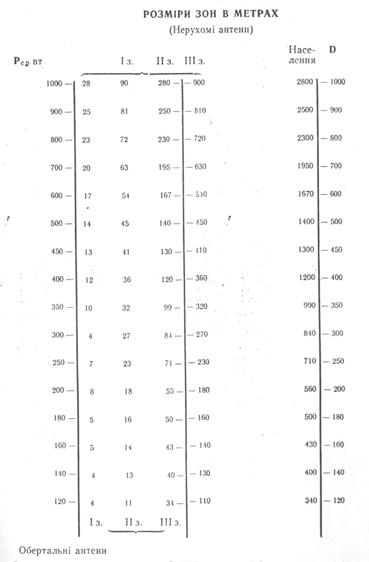

4. Определите размеры санитарно-защитных зон (нормированных зон) вокруг антенны РЛС (формулы и номограмма, приложение 4).
5. Дайте обоснованное заключение и рекомендации согласно гигиеническим нормативам (приложение 5).
6. Ознакомьтесь с защитными свойствами различных экранирующих материалов, пользуясь генератором сверхвысокочастотной энергии (СВЧ), неоновым индикатором. Ваши наблюдения запишите в протокольную тетрадь.
7. Ознакомьтесь с приборами для измерения ППЭ сверхвысокочастотного поля и принципом их работы (ПО-1”Медик”, НЭМП-1) (рис. 59.1).

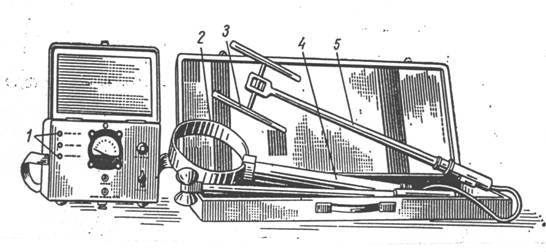

Рис. 59.1. Измеритель электромагнитного поля НЭМП-1
Приложение 1
Формулы для расчета зон формирования электромагнитного поля вокруг антенн радиолокаторных станций
R б.з. =, R отд.з. =
, R п.з. = R вд.з. - R б.з.
где: R б.з. – конец ближней зоны, в см;
R отд.з. – начало отдаленной зоны, в см;
R п.з. – размер промежуточной зоны, в см;
l - длина волны РЛС, в см;
L1 и L2 – горизонтальный и вертикальный размеры раскрытия антенны в сантиметрах (для параболических и круглых антенн – их вертикальный и горизонтальный диаметры).
Приложение 2.
Формулы для расчета плотности потока энергии (ППЭ) сверхвысокочастотного поля (СВЧ)
а) Для ближней зоны
ППЭб.з.(по оси)= ; ППЭб.з.(по краю) =
;
б) Для промежуточной зоны
ППЭп.з.(по оси)= ; ППЭп.з.(по краю) =
;
в) Для отдаленной зоны
ППЭотд.з.(по оси)= ; ППЭп.з.(по краю) =
;
где: ППЭ – плотность потока энергии в мквт/см2;
Рср. - средняя мощность станции в мквт (в паспорте РЛС);
L1 - L2 – площадь разкрытия антенны, в см2;
R – расстояние от антенны до места, для которого рассчитывается ППЭ, в см;
D – коэффициент усиления антенны (указанный в паспорте РЛС).
Приложение 3
Расчет плотности потока энергии (ППЭ) поля сверхвысоких частот (СВЧ) с помощью номограмм (рис. 59.2, 59.3)

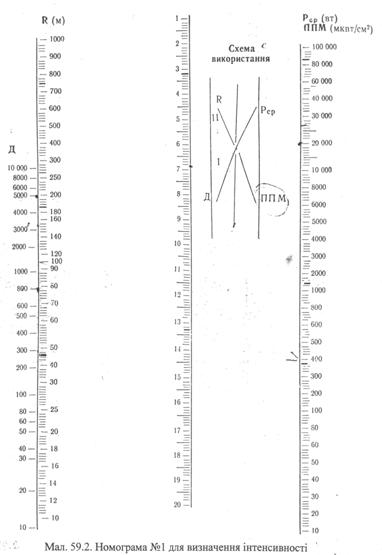

Рис. 59.2. Номограмма № 1 для определения интенсивности СВЧ излучений
