Методика гигиенической оценки шума и вибрации

Гигиена и экология / Методика гигиенической оценки шума и вибрации

Страница 4

При отсутствии анализатора спектра шума, его измеряют с помощью шумомера (приложение 3, рис. 33.3), а результат выражают в интегральных показателях уровней шума - децибелах А (дбА) и оценивают за последней колонкой ДСН (табл. 1).

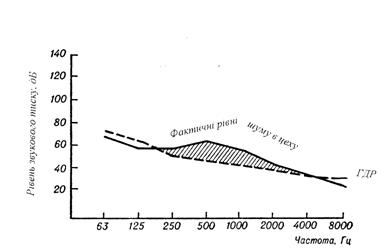

Рис. 33.2. Спектрограмма шума

Суммарные уровни шума от разных источников рассчитывают за специальными формулами (приложение 2).

Приложение 2

УЧЕБНАЯ ИНСТРУКЦИЯ

к методике расчетов суммарных уровней шума

1. Суммация шумов одинаковых уровней осуществляется по формуле:

Ісум = І0 + 10 lg n (1.1.)

где: Ісум - суммарный уровень шума

І0 - уровень шума одного источника

n - количество источников

lg 2 = 0,3 lg 5 = 0,7

lg 3 = 0,5 lg 6 = 0,8

lg 4 = 0,6 lg 7 = 0,85

Пример: работает три двигателя с уровнем шума каждый по 70 дБ.

Ісум=І0+10 lg n = 70+ l0lg 3 = 70 + 10 × 0,5 = 75 дБ

2. Суммация шумов разных уровней шума осуществляется по формуле:

Iсум = Іmax + DL1 + DL2 + . DLn (2.1.)

где: Ісум - суммарный уровень шума;

Іmax - максимальный уровень шума одного источника;

АL1,2 … n - величина поправки к максимальному уровню, находится в таблице на основании разности между максимальным уровнем шума и шума от данного источника Ln:

Пример: работает 4 станка с соответствующим уровнем шума 1-й -94 дБ; 2-й - 86 дБ; 3-й - 84 дБ; 4-й -70 дБ.

Iсум = Іmax + DL1 + DL2 + . DLn

1. 94 – 86 = 8 (дБ) по таблице DL1 = 0,6 Ісум 1 = 94,6 дБ

2. 94,6-84 = 10,6 (дБ) по таблице DL2 = 0,4 Ісум 2 = 95,0 дБ

3. 95 – 70 = 25(дБ) по таблице DL3 = 0,0 Ісум 3 = 95,0 дБ

Результат: Ісум = 95,0 дБ

3. Ослабление шума расстоянием рассчитывается по формуле:

І1 = І0 - 20 lg N/n,

где: І1 -уровень шума на расстоянии N метров, который необходимо установить;

І0 - известный уровень шума на расстоянии n метров.

Пример: уровень шума работающего компрессора на расстоянии 5 метров равняется 92 дБА.

Каким будет уровень шума на расстоянии 50 метров при тех же условиях (без препятствий для распространения звуковых волн)?

И1 = 92-20 lg 50/5 = 92-20 × lg 10 = 92-20 × 1 = 72 дБА (lg10 = l).

4. Зависимость между интенсивностью и силой звука:

Приложение 3

УЧЕБНАЯ ИНСТРУКЦИЯ

к методике измерения шума шумомером ШУМ-1-М (рис. 33.3)

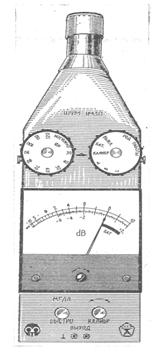

Рис. 33.3. Шумомер типа „ШУМ-1М”
